Z.09 Makas Türüne Göre - Üstten Bağlantılı
Bağlantı Tipi:
Üstten bağlantılı
Makas Tipi:

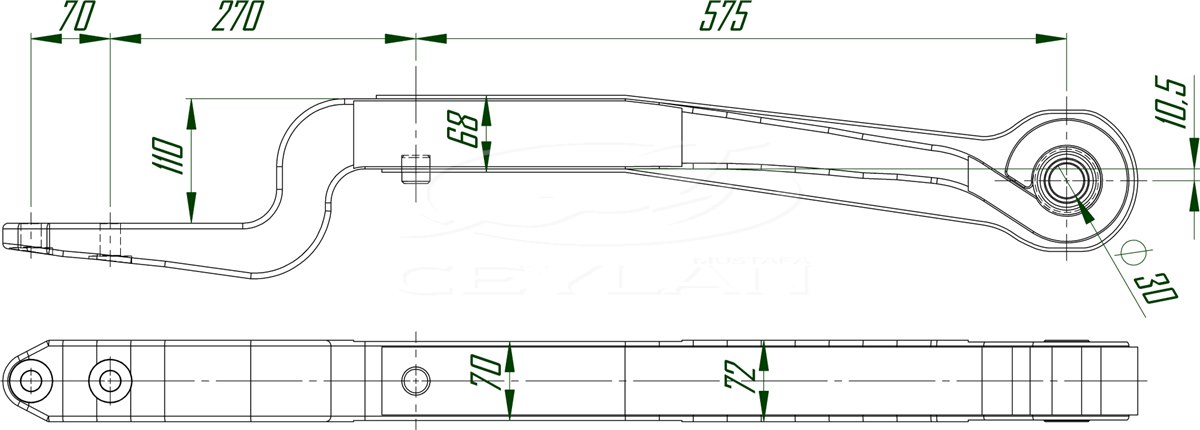

Z.09 ---> [1/](72 x 60) (mm)
D tipi kovan
B tipi kovan
70 mm eninde makasa göre
Teknik Detay
| Makas Adı | Z.09 ---> [1/](72 x 60) (mm) |
|||||
| Makas Tipi | Z.09 | |||||
| Ürün Kodu | 20.12.150.10000 | |||||
| Ağırlığı | 31 kg | |||||

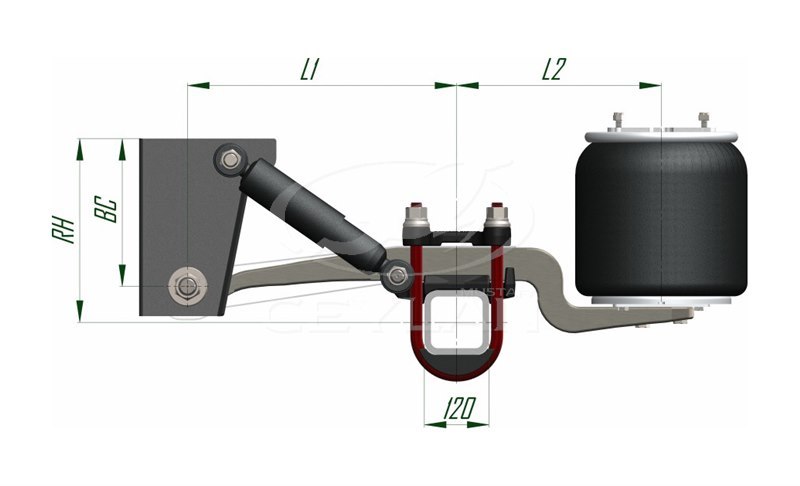

No | Süspansiyon Kodu | Taşıma kapasitesi (kg) | Kovan Tipi | RH- (mm)
Sembolik sürüş yüksekliği | Amortisör | Süspansiyon körük tipi | L1-
(mm) | L2-
(mm) | BC- (mm)
Kulak merkezi | AT- (mm)
Ayarlanabilir sürüş yüksekliği | Min. sürüş yüksekliği
(mm) | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Tek dingilli sistemlerde | Çok dingilli sistemlerde | Kaldırılabilir dingil sisteminde | Havasız yüksüz iken | Havasız yüklü iken | ||||||||||
| 1 | 21.15.500.1101140 | 9.000 | A | 267 | …7600.. | 810 | 500 | 380 | 200 | 294 - 368 | 304 - 368 | 334 | 234 | 219 |
| 2 | 21.15.500.1101240 | 9.000 | A | 307 | …7600.. | 810 | 500 | 380 | 240 | 311 - 388 | 321 - 388 | 351 | 251 | 236 |
| 3 | 21.15.500.1101210 | 9.000 | A | 307 | …7600.. | 813 | 500 | 380 | 240 | 333 - 405 | 343 - 405 | 373 | 273 | 258 |
| 4 | 21.15.500.1101310 | 9.000 | A | 342 | …7601.. | 813 | 500 | 380 | 275 | 348 - 423 | 358 - 423 | 388 | 288 | 273 |
